Potencia máxima
1500 W
Superficie máxima
700×700 mm

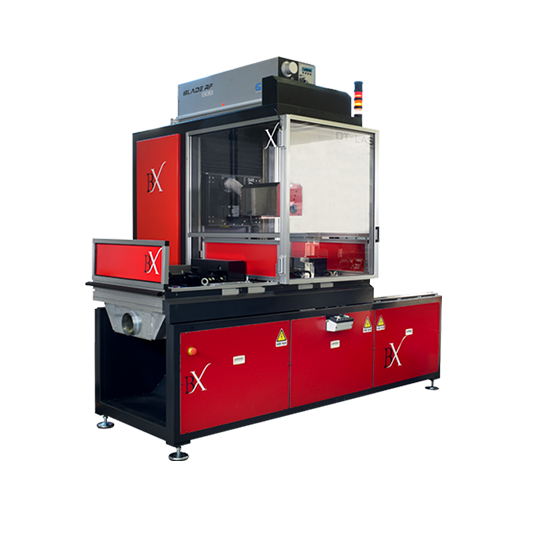

BX for Insoles, el sistema de marcado láser para calzados
BX for Insoles es la solución perfecta para realizar plantillas y ojales.
Los perfiles de excavación y el corte de ojales se proyectan sobre las plantillas, adecuadamente colocados en sistemas de referencias válidos para cada tamaño y forma.
Ventajas de la máquina láser para plantillas BX for Insoles
El sistema láser BX for Insoles está equipado con un sistema de plantillas basculantes que permiten el corte perpendicular de los ojales sobre las plantillas mismas. Además, la máquina dispone de doble puesto de trabajo para optimizar el ciclo de producción.
Fortalezas de BX for Insoles:
- Potencia láser hasta 1500 Watt.
- Nuevo cabezal óptico de prestaciones elevadas.
- Potencia máxima superior a 2000 Watt.
- Trabajo de los perfiles de excavación fácil y rápido.
- Desarrollo automático de los tamaños.
- Importación de los ficheros DXF.
Características técnicas
El trabajo se desarrolla utilizando el software SmartTrim diseñado para las exigencias de cada calzado y con una potencia hasta 1500 Watt: trabajar plantillas nunca ha sido tan rápido y limpio.
| Blade RF | 555 – 775 – 888 – 1222 – 1555 |
| Potencia nominal (W) | 550 – 750 – 850 – 1200 – 1500 |
| Consumos eléctricos | 9 – 10 – 12 – 13 – 22 |
| Área útil de marcado (mm) | 600×600 – Spot nominal 0.6 mm |
| Cabezal óptico de escáner polar galvanométrico | apertura óptica 35mm apertura óptica 70mm |
| Plano automático | Doble exposición para carga y descarga, cada una basculante |
| Alimentación eléctrica(VAC) | máquina: 400 3F+T ±10% – 50 Hz refrigerador: 400 3F+T ±10% – 50 Hz |
Accesorios y hardware para BX for Insoles
Cabezal de escáner de altísima definición H70
Sistema de escáner galvanométrico de altísima definición desarrollada completamente por OT-LAS con apertura óptica de 70mm.
Cabezal de escáner H35
Sistema de escáner galvanométrico de altísima definición desarrollada completamente por OT-LAS con apertura óptica de 35mm.
Plano plantillas doble puesto de trabajo
Plano automático para plantillas con sistema basculante.
Plano plantillas puesto de trabajo único
Plano para plantillas con sistema basculante.
Software para BX for Insoles
Un software gráfico y operativo con motor gráfico Corel Draw específico para la realización de ficheros y el funcionamiento del sistema entero. Para cada trabajo gráfico es posible establecer parámetros geométricos, de trabajo y configurar eventuales repeticiones o composiciones de diseño, siempre que el sistema esté equipado con plano automático.
Un software de gestión de máquinas capaz de abrir varios formatos PLT, BMP, etc. El grabado permite ajustar los parámetros de velocidad y potencia y crear listas de trabajos.
El software SmartTrack está diseñado para la excavación de plantillas. Los perfiles de excavación y el corte de ojales están proyectados sobre las plantillas, adecuadamente colocados sobre sistemas de referencias válidos para cada tamaño y forma.
