Potencia máxima
1500 W
Superficie máxima
700×700 mm
BX Multiaxes, el sistema de corte y marcado láser 3D
BX multiaxes se aplica perfectamente en toda tipología de materiales, excepto el PVC, si pueden referirse a la base giratoria del sistema.

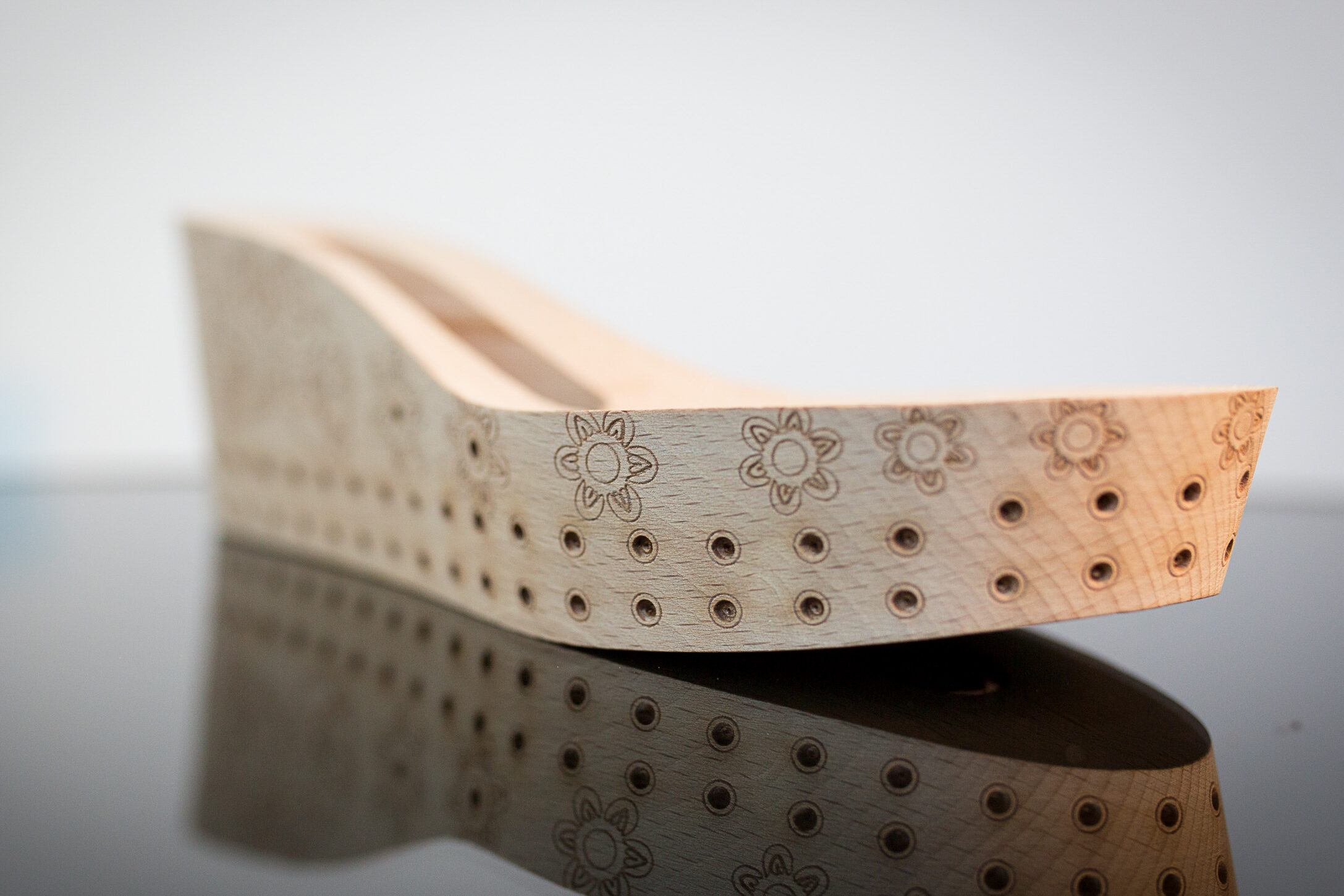

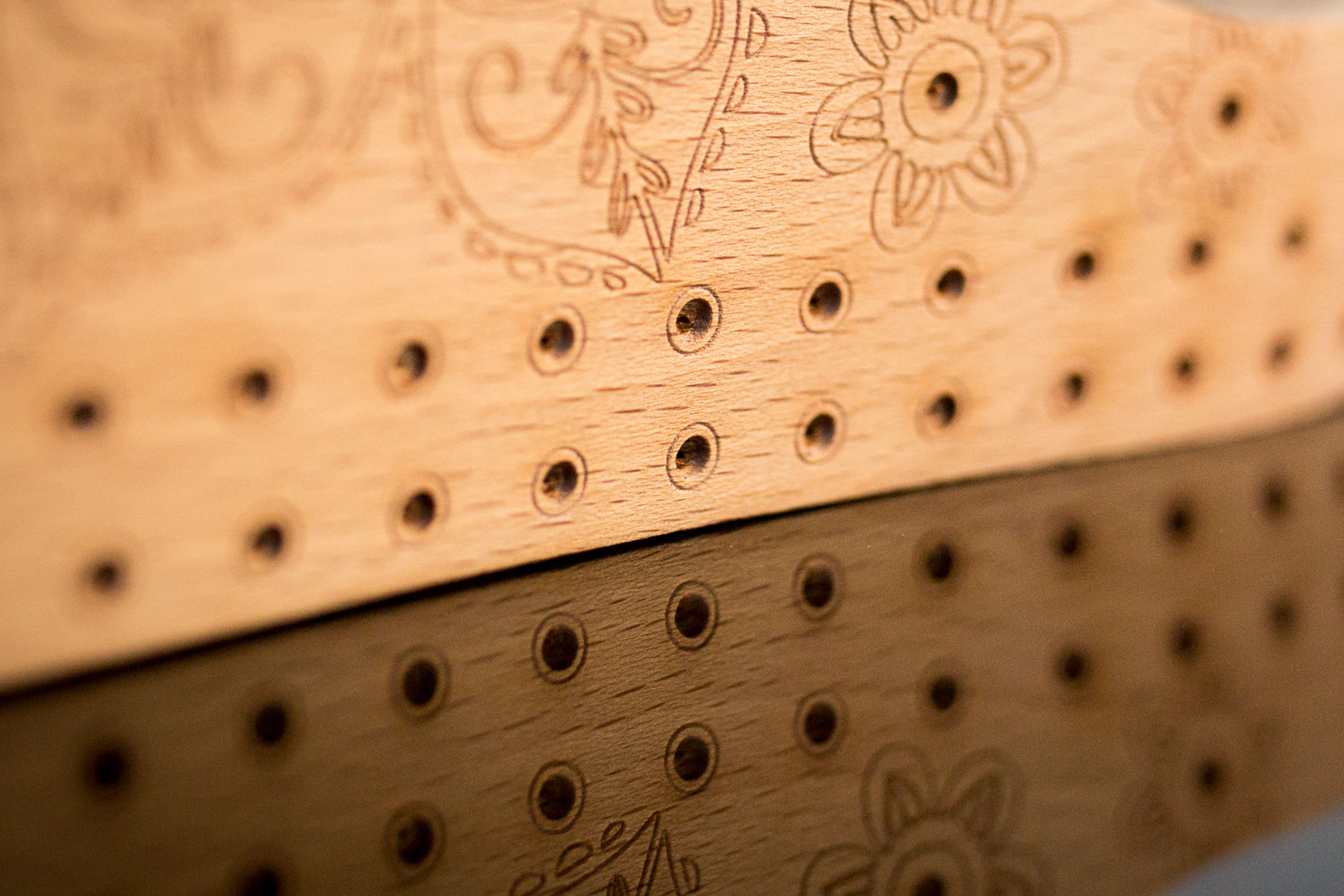

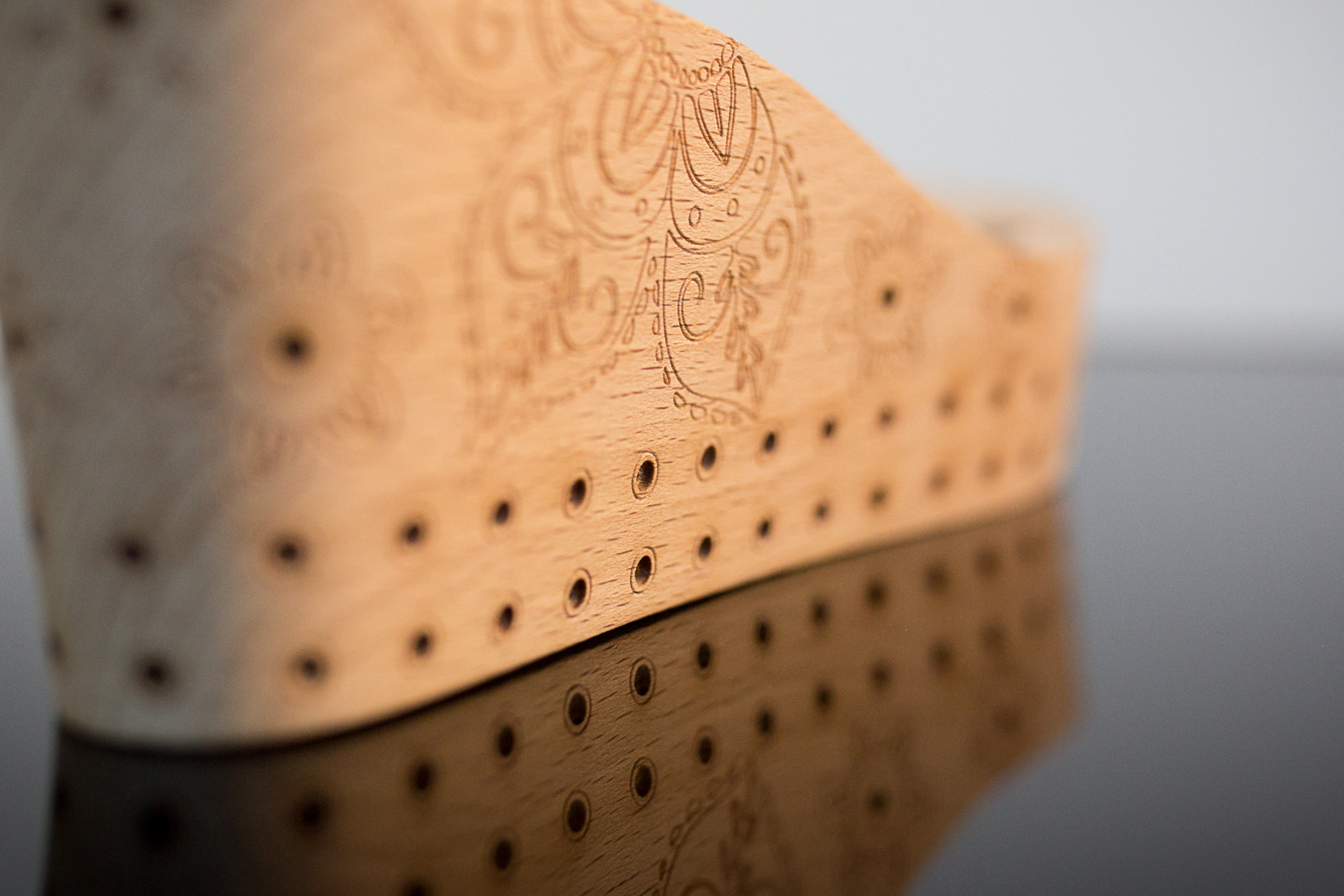

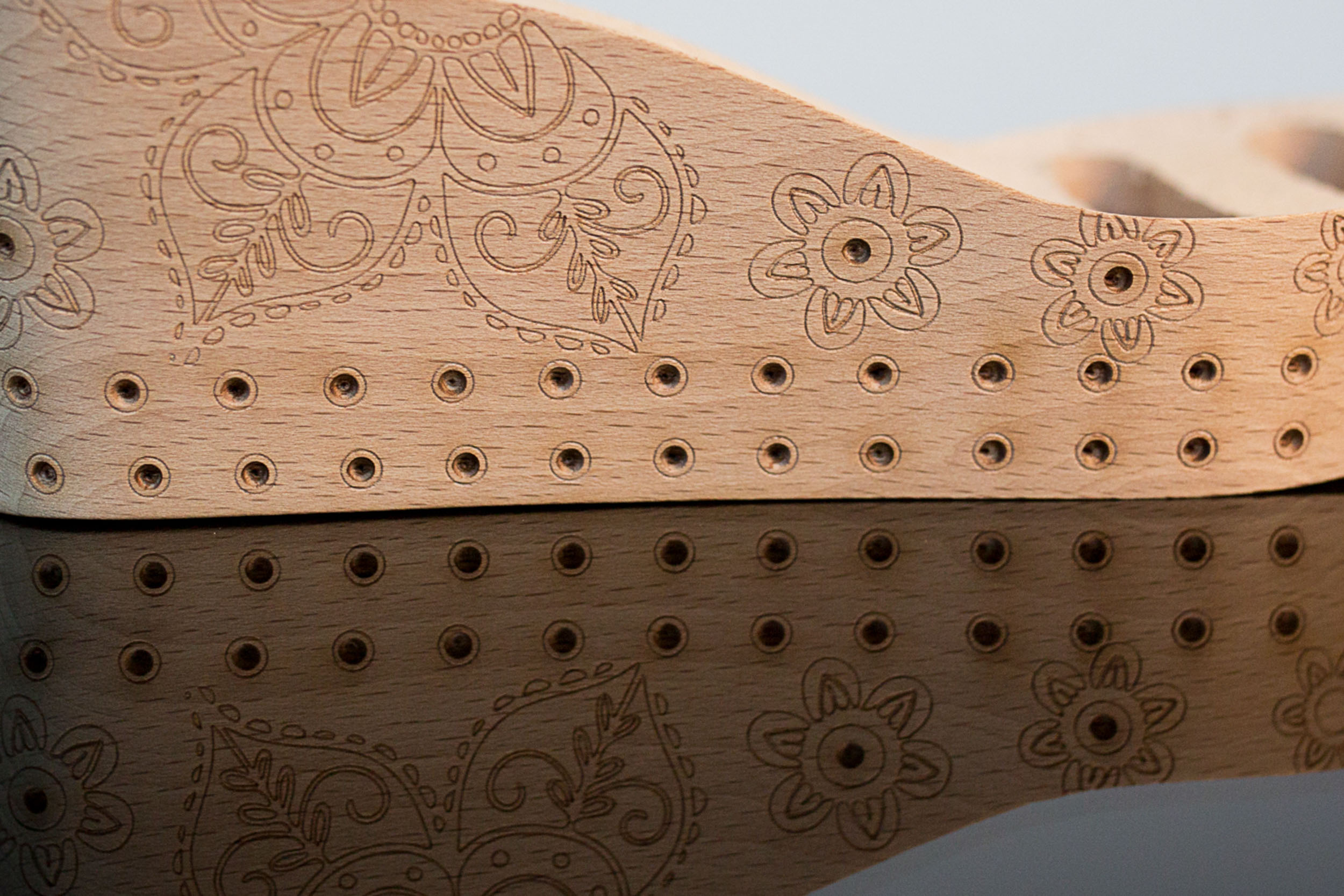

El sistema BX asegura una profundidad de grabado uniforme en toda la superficie decorada, a partir del archivo 3D original. Se pueden realizar decoraciones muy variables con múltiples patrones sobre el material a trabajar.
Materiales que BX Multiaxes puede trabajar
- Madera
- Plástico
Ventajas de la máquina láser BX Multiaxes
La solución BX multiaxes, configurable a partir del sistema BX, es ideal para la decoración de superficies tridimensionales, a partir de la forma original y manejando el diseño a través de secuencias.
Fortalezas de BX Multiaxes:
- Diseñado para el cambio de configuración de sistema de decoración multifuncional.
- Horquillado tradicional no necesario.
- Integridad de las piezas antes y después del trabajo láser.
- Sencillez de carga y descarga de piezas del sistema.
- Muchas posibilidades de configuración por potencia de la fuente láser y resolución del cabezal óptico.
Características técnicas
El sistema de desplazamiento ejes contribuye junto al software a la realización de decoraciónes en la superficie del objeto. El software permite modelar y dividir el fichero 3D en la superficie del objeto que se va a trabajar.
| Blade RF | 555 – 777 – 888 – 1222 – 1555 |
| Potencia nominal (W) | 550 – 750 – 850 – 1200 – 1500 |
| Consumos eléctricos | 10 – 12 – 13 – 22 – 23 |
| Área útil de marcado (mm) | desde 500×500 hasta 700×700 – Spot nominal desde 0.25 mm hasta 0.35 mm |
| Cabezal óptico de escáner polar galvanométrico | apertura óptica 70mm |
| Configuración seleccionable BX | El sistema es configurable en BX (trabajo en enrejado estándar), seleccionable por el usuario |
| Alimentación eléctrica (VAC) | máquina: 400 3F+T ±10% – 50 Hz refrigerador: 400 3F+T ±10% – 50 Hz |
Accesorios y hardware para BX Multiaxes
Plano móvil automático
Mesa automática de alta precisión con desplazamiento con encoder absoluto, permite trabajar en continuo o por pasos.
Plano plantillas doble puesto de trabajo
Plano para plantillas con sistema basculante. El movimiento del plan puede ser automático o manual.
Software para BX Multiaxes
Un software gráfico y operativo con motor gráfico Corel Draw específico para la realización de ficheros y el funcionamiento del sistema entero. Para cada trabajo gráfico es posible establecer parámetros geométricos, de trabajo y configurar eventuales repeticiones o composiciones de diseño, siempre que el sistema esté equipado con plano automático.
Un software de gestión de máquinas capaz de abrir varios formatos PLT, BMP, etc. El grabado permite ajustar los parámetros de velocidad y potencia y crear listas de trabajos.
Software para el reconocimiento de bordes de superficies planas. Gracias a esta aplicación, el trabajo láser se optimizará en función de la superficie requerida. Smart Trim se combina con el sistema de visión.
El software SmartTrack está diseñado para la excavación de plantillas. Los perfiles de excavación y el corte de ojales están proyectados sobre las plantillas, adecuadamente colocados sobre sistemas de referencias válidos para cada tamaño y forma.
