Potenza massima
1500 W
Area massima
700×1600 mm
Potenza massima
1500 W
Area massima
700×700 mm

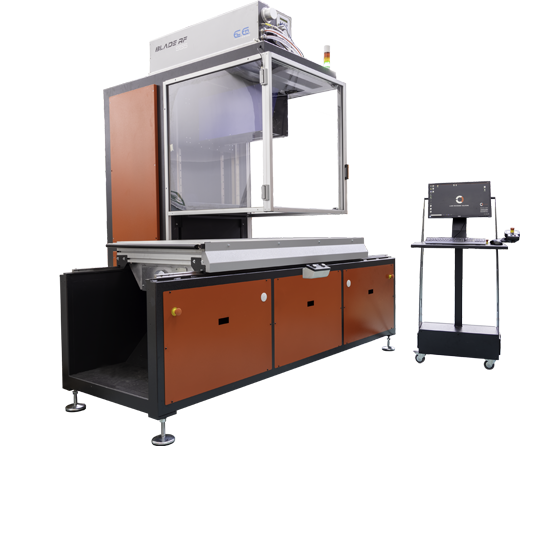

BX, la soluzione ideale per medi e grandi formati
BX è la soluzione laser più flessibile per il taglio e la marcatura. Il sistema BX integra elevata potenza della sorgente laser con testa ottica ad altissima definizione, pensata per lavorazioni di estrema precisione, su media e grande area di lavoro.
I materiali che la BX può processare

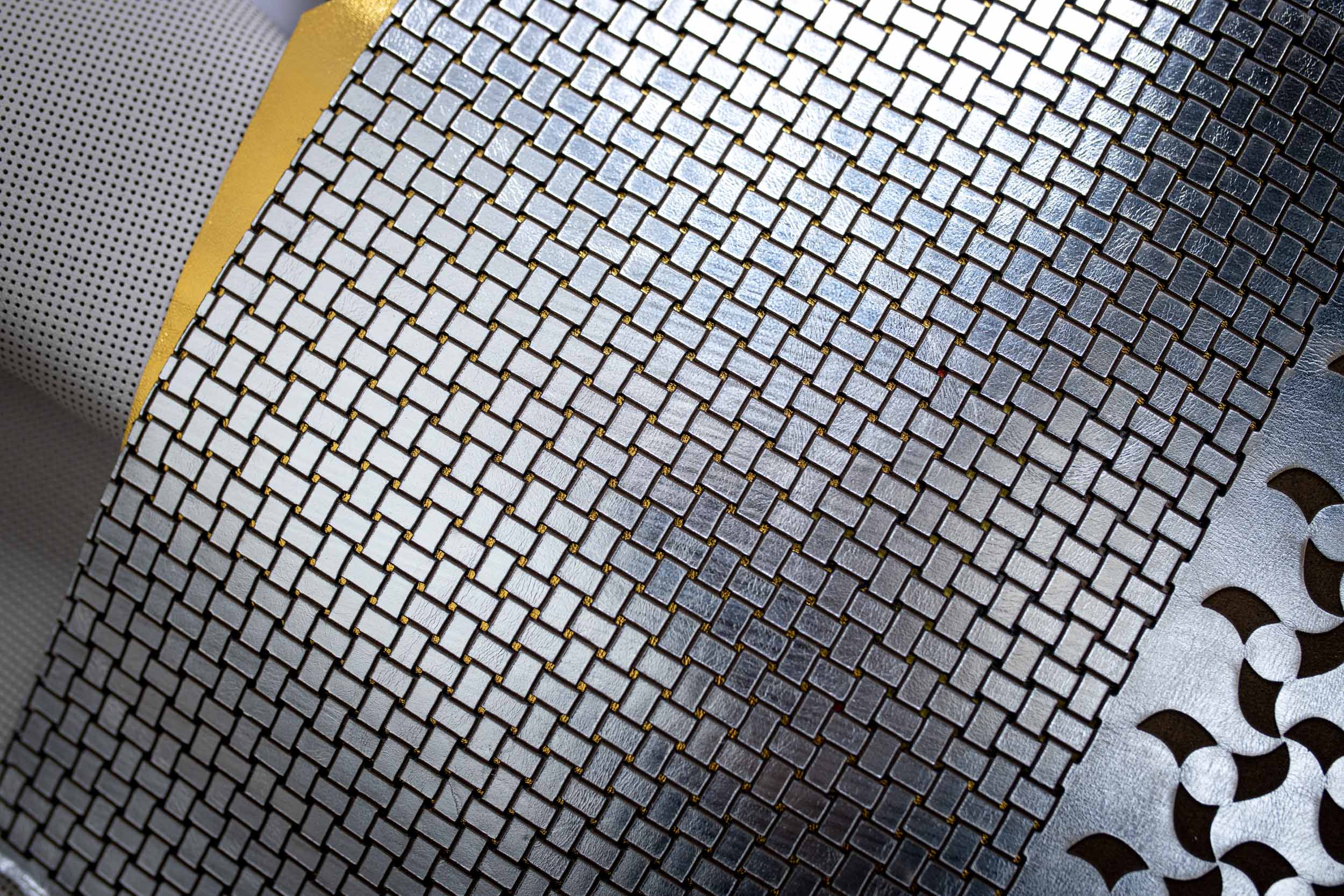

- Pelle
- Soletti
- Vetro

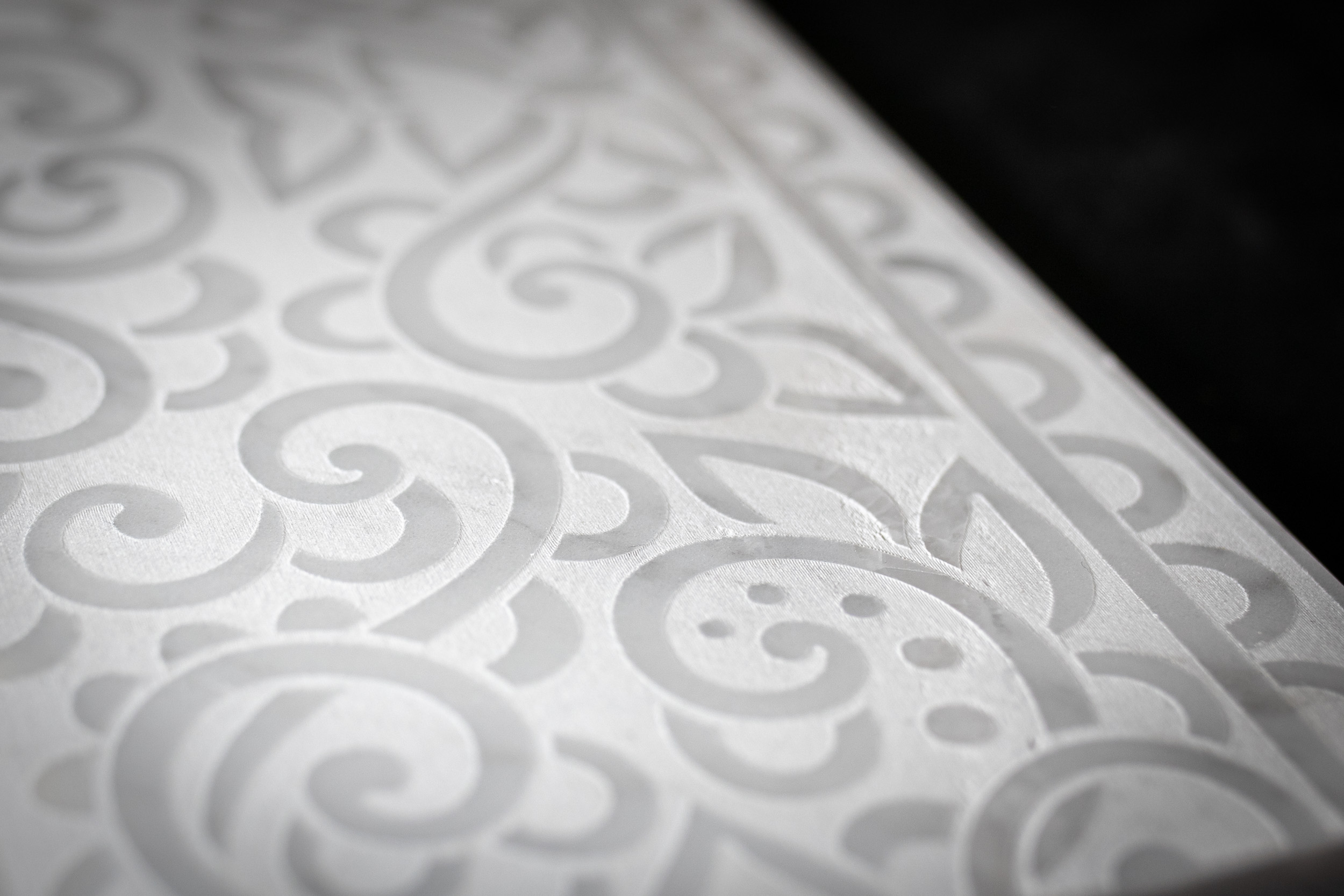

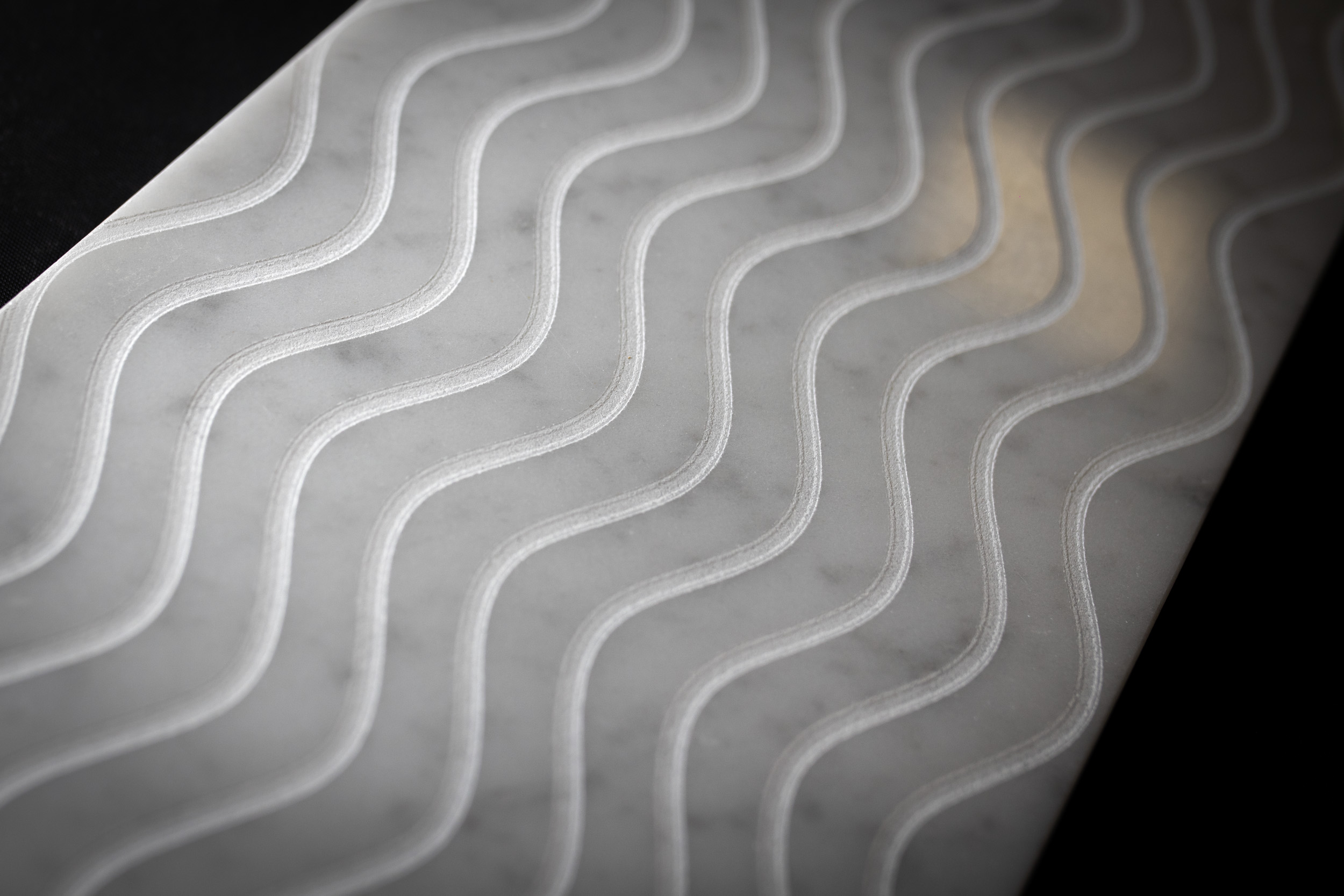

- Marmo
- Legno

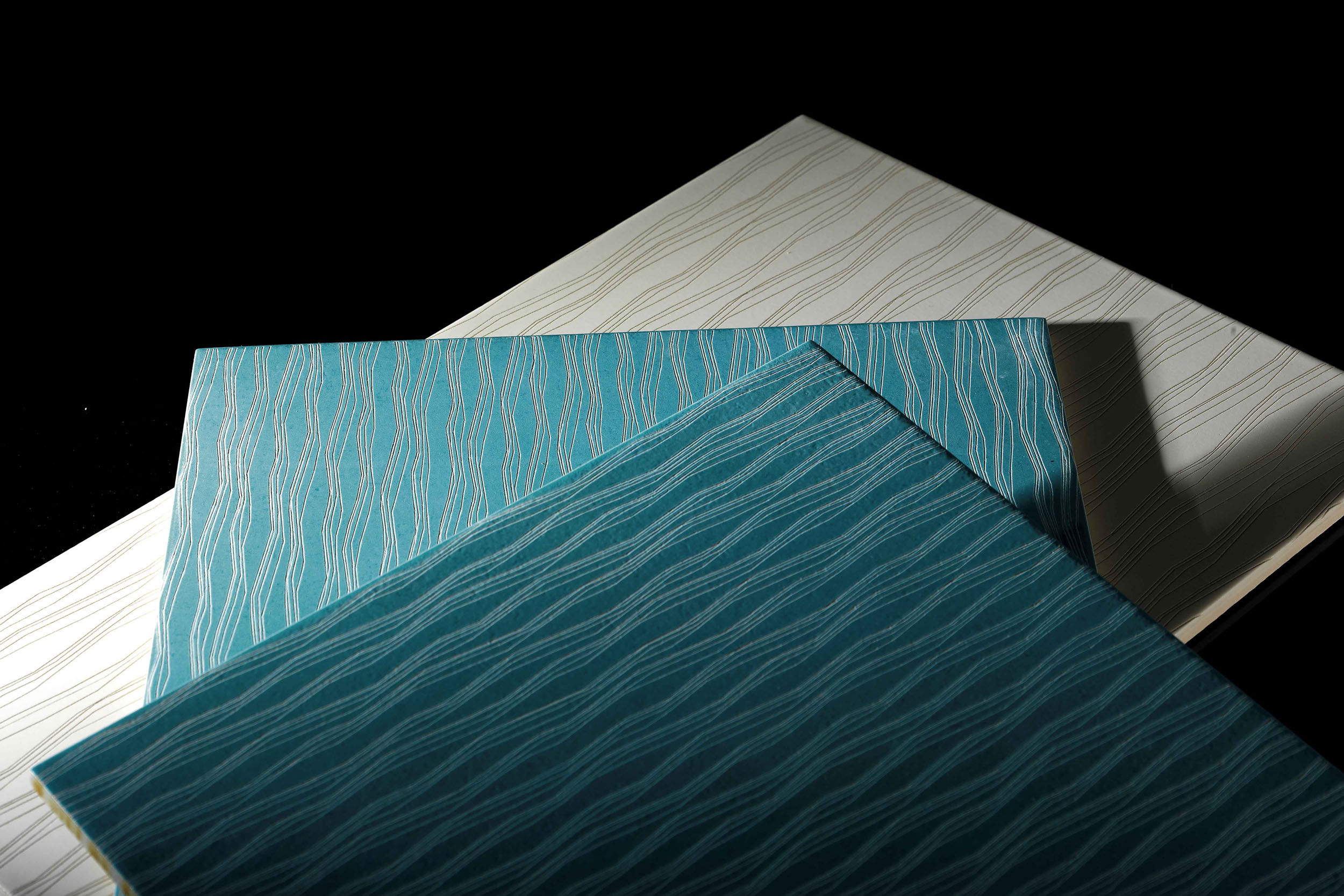

- Tessuto
Vantaggi della macchina laser BX
Con le sue caratteristiche tecniche ed elevate prestazioni, il sistema laser BX coniuga efficienza ed affidabilità.
BX è la macchina laser ideale per il taglio e la marcatura della pelle e dei componenti delle calzature. Adatta anche per legno, marmo e pezzi di tessuto.
I punti di forza di BX:
- Equipaggiato con software grafico e operativo con motore grafico Corel Draw
- Coniuga ottime prestazioni e elevata flessibilità
- Disponibile con testa di scansione galvanometrica da 35mm o 70mm.
- Nella modalità di lavorazione “fly marking” permette lavorazioni estese ad aree maggiori di quella singola.
Caratteristiche tecniche
BX può integrare una testa di scansione da 35mm oppure da 70mm (alta definizione) consigliate in base alle necessità produttive. La presenza di piani automatici o manuali, comunque specifici per l’applicazione, permette lavorazioni estese ad aree maggiori di quella singola.
| Blade RF | 333 – 555 – 777 – 888- 1222 – 1555 |
| Potenza nominale (W) | 350 – 550 – 750 – 850 – 1200 – 1500 |
| Consumi elettrici (kW) | 9 – 10 – 12 – 13 – 22 – 23 |
| Area utile singola (mm) | da 250×250 a 600×600 – Spot nominale da 0.25mm a 0.6 mm da 500×500 a 700×700 – Spot nominale da 0.25 mm a 0.35 mm |
| Testa ottica a scansione polare galvanometrica | apertura ottica 35mm apertura ottica 70mm |
| Piano autom. asse Y | Corsa: 900mm mov. a passo mov. in continuo (“fly marking”) |
| Area utile di marcatura (mm) | 250×1150 con area singola 250×250 (H35) 600×1500 con area singola 600×600 (H35) 500×1400 con area singola 500×500 (H70) 700×1600 con area singola 700×700 (H70) |
| Alimentazione elettrica (VAC) | macchina: 400 3F+T ±10% 50 H refrigeratore: 400 3F+T ±10% 50 Hz |
| Blade RF | 333 – 555 – 777 – 888 – 1222 – 1555 |
| Potenza nominale (W) | 350 – 550 – 750 – 850 – 1200 -1500 |
| Consumi elettrici (kW) | 9 – 10 – 12 – 13 – 22 – 23 |
| Area utile di marcatura (mm) | da 250×250 a 600×600 – Spot nominale da 0.25mm a 0.6 mm da 500×500 a 700×700 – Spot nominale da 0.25 mm a 0.35 mm |
| Testa ottica a scansione polare galvanometrica | apertura ottica 35mm |
| Alimentazione elettrica (VAC) | macchina: 400 3F+T ±10% 50 Hz refrigeratore: 400 3F+T ±10% 50 Hz |
| Blade RF | 333 – 555 – 777 – 888 – 1222 – 1555 |
| Potenza nominale (W) | 350 – 550 – 750 – 850 – 1200 – 1500 |
| Consumi elettrici (kW) | 9 – 10 – 12 – 13 – 22 – 23 |
| Area utile singola (mm) | da 250×250 a 600×600 – Spot nominale da 0.25mm a 0.6 mm da 500×500 a 700×700 – Spot nominale da 0.25 mm a 0.35 mm |
| Testa ottica a scansione polare galvanometrica | apertura ottica 35mm apertura ottica 70mm |
| Piano autom. asse Y | Corsa: 900mm mov. a passo mov. in continuo (“fly marking”) |
| Area utile di marcatura (mm) | 250×1150 con area singola 250×250 (H35) 600×1500 con area singola 600×600 (H35) 500×1400 con area singola 500×500 (H70) 700×1600 con area singola 700×700 (H70) |
| Alimentazione elettrica (VAC) | macchina: 400 3F+T ±10% 50 H refrigeratore: 400 3F+T ±10% 50 Hz |
| Blade RF | 333 – 555 – 777 – 888 – 1222 – 1555 |
| Potenza nominale (W) | 350 – 550 – 750 – 850 – 1200 -1500 |
| Consumi elettrici (kW) | 9 – 10 – 12 – 13 – 22 – 23 |
| Area utile di marcatura (mm) | da 250×250 a 600×600 – Spot nominale da 0.25mm a 0.6 mm da 500×500 a 700×700 – Spot nominale da 0.25 mm a 0.35 mm |
| Testa ottica a scansione polare galvanometrica | apertura ottica 35mm |
| Alimentazione elettrica (VAC) | macchina: 400 3F+T ±10% 50 Hz refrigeratore: 400 3F+T ±10% 50 Hz |
Accessori e hardware per BX
Testa di scansione ad alta definizione H70
Sistema di scansione galvanometrica ad alta definizione sviluppata internamente da OT-LAS con apertura ottica da 70mm.
Testa di scansione H35
Sistema di scansione galvanometrica sviluppata internamente da OT-LAS con apertura ottica 35mm.
Piano mobile automatico
Tavolo automatico ad alta precisione di movimento con encoder assoluto, permette la lavorazione in continuo oppure in step.
Conveyor
Sistema per la lavorazione in continuo adatto per diversi tipi di lavorazione.
Piano mobile manuale
Tavolo mobile a movimentazione manuale.
Sistema di visione
Il sistema di visione permette di riconoscere le sagome degli oggetti inseriti nel piano di lavoro, abbinato al software Smart Trim.
Software per BX
Un software grafico e operativo con motore grafico Corel Draw specifico per la realizzazione di file e per il funzionamento dell’intero sistema. Per ogni elaborato grafico è possibile assegnare parametri geometrici, parametri di lavorazione ed impostare eventuali ripetizioni o composizioni di disegni, qualora il sistema sia dotato di piano automatico.
Un software di gestione macchina in grado di aprire vari formati PLT, BMP, ecc. Engraving permette di impostare parametri di velocità e di potenza e di creare liste di lavorazioni.
Software per il riconoscimento dei bordi di superfici piane. Grazie a questo applicativo la lavorazione laser sarà ottimizzata in base alla superficie richiesta. Smart Trim è abbinato al sistema di visione.
