Potenza massima
1500 W
Area massima
1200×2700 mm
Potenza massima
1500 W
Area massima
1200×1200 mm
Potenza massima
1500 W
Area massima
1200×1600 mm
CX, macchina per il taglio e la marcatura laser di grandi superfici
Progettato e realizzato mettendo a frutto la nostra esperienza nel settore, CX si pone sul mercato della decorazione della pelle, dei componenti della calzatura e di altri materiali, come ad esempio il legno.
I materiali che CX può processare

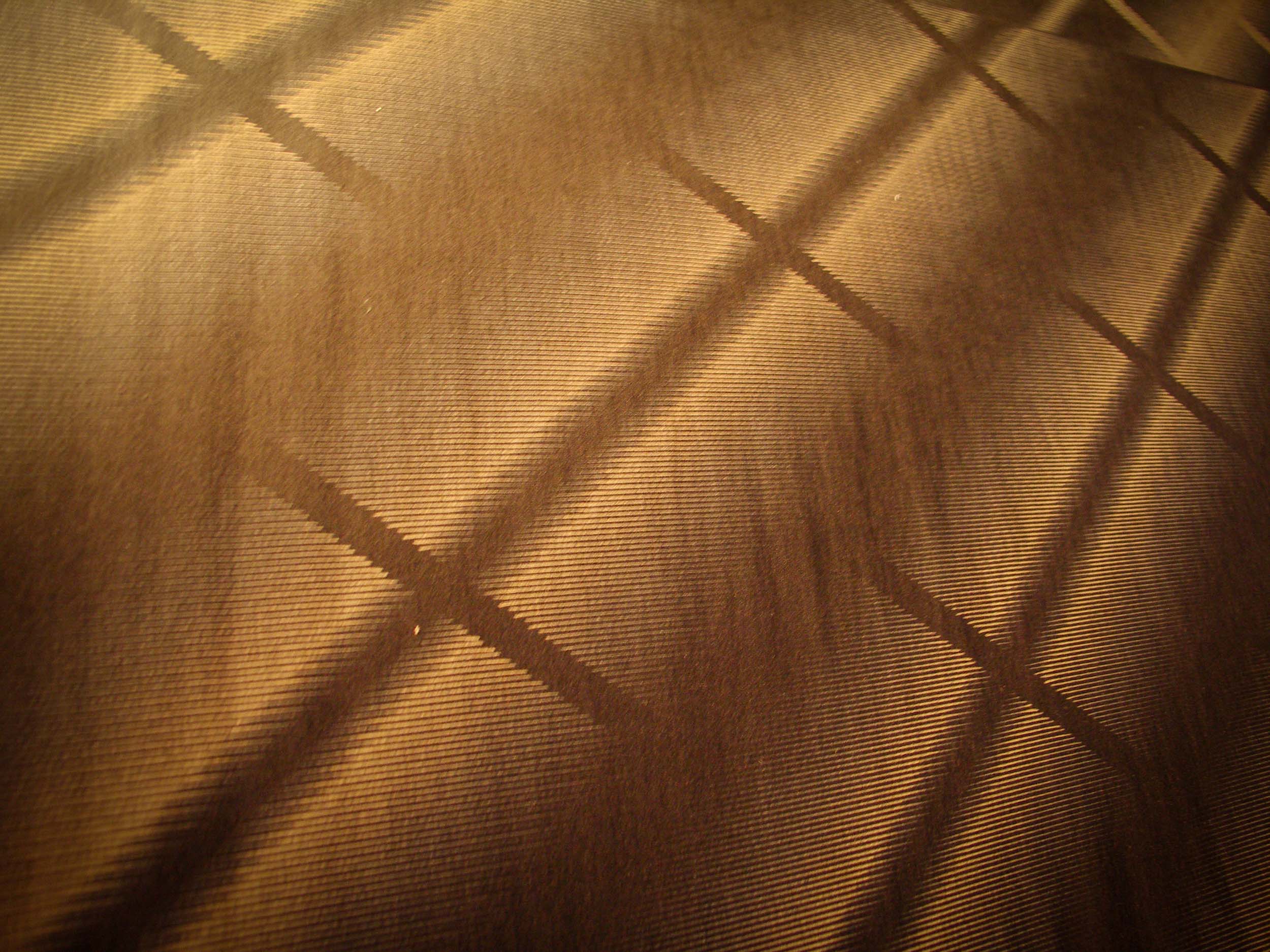

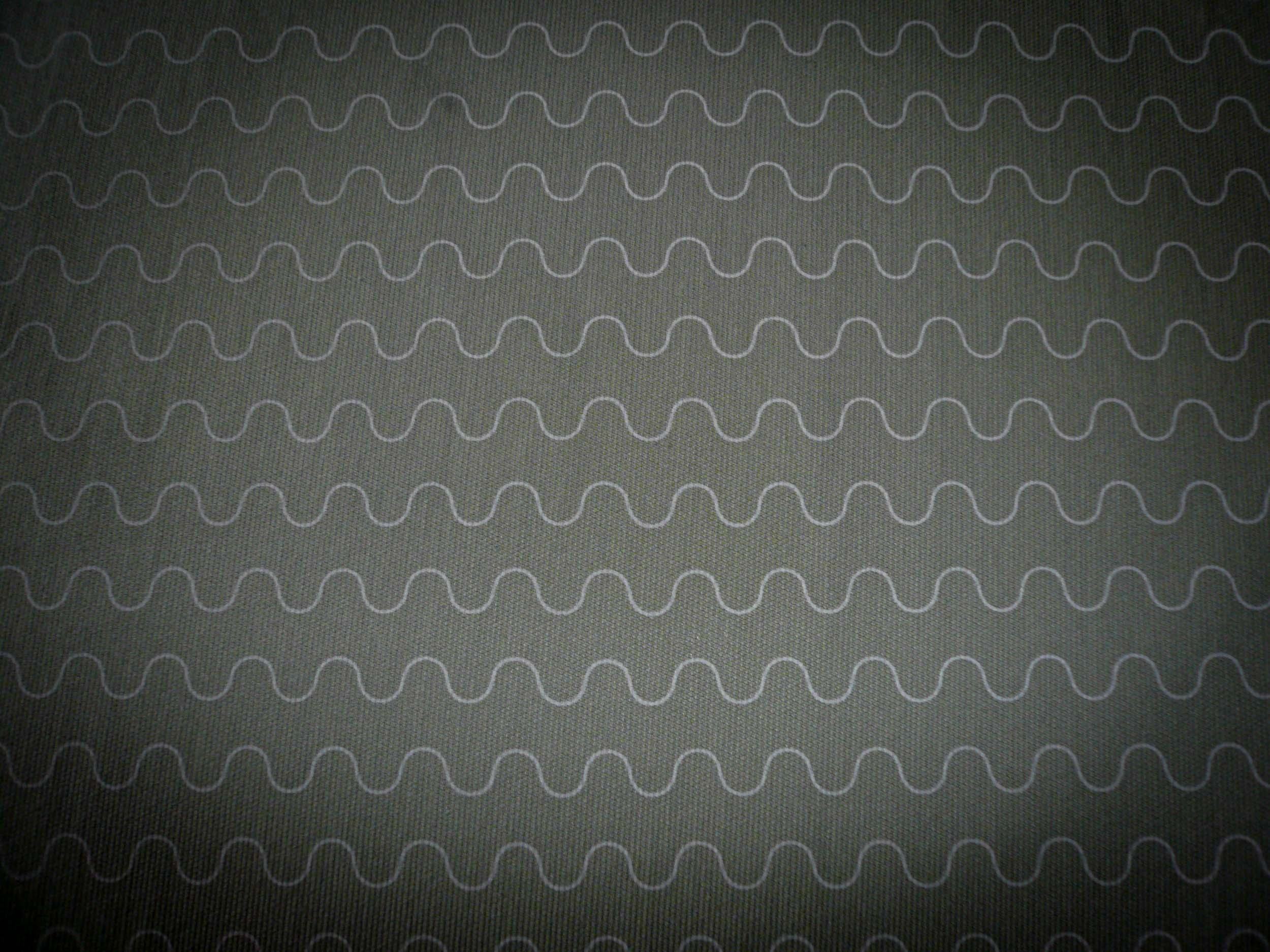

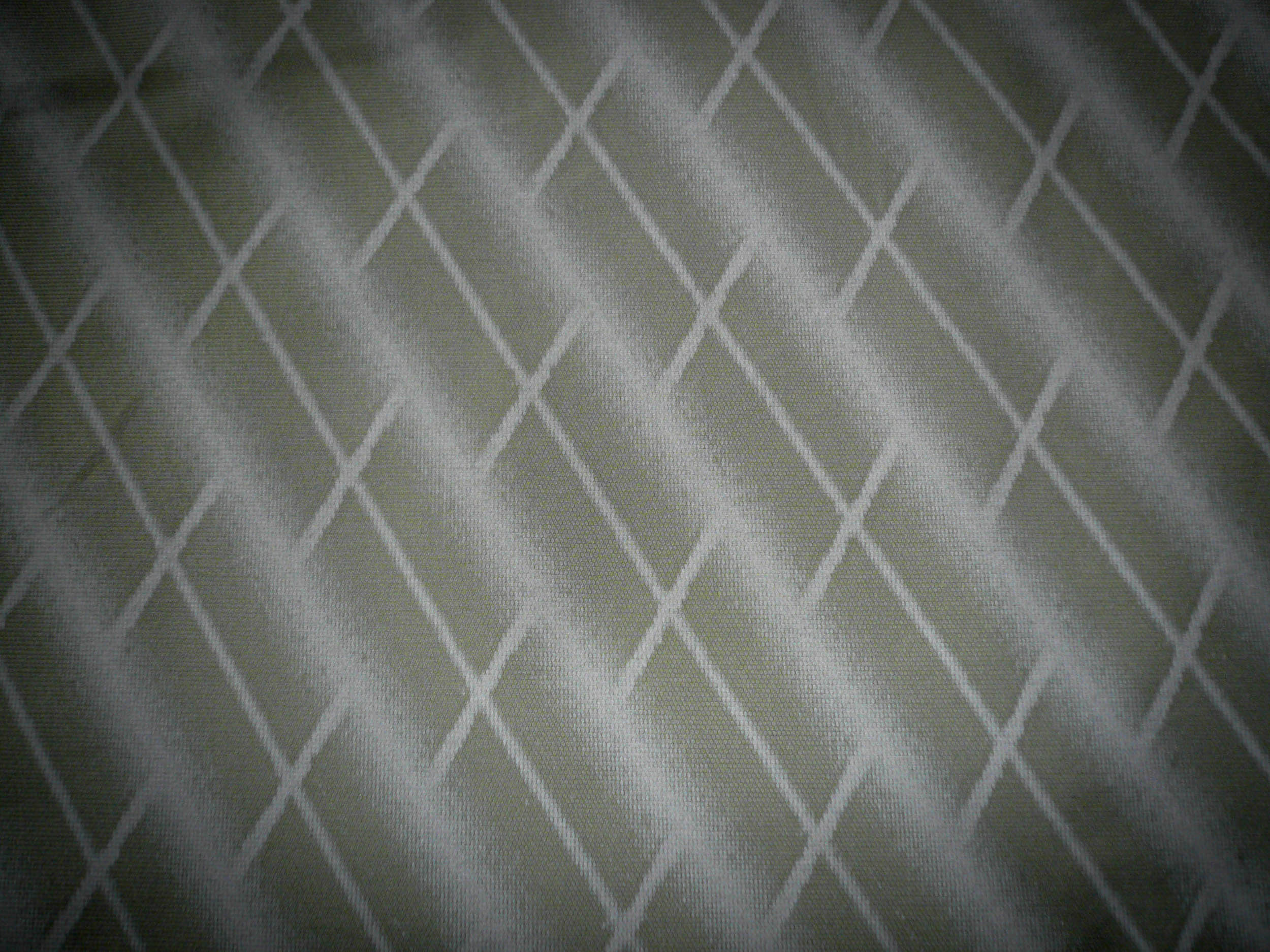

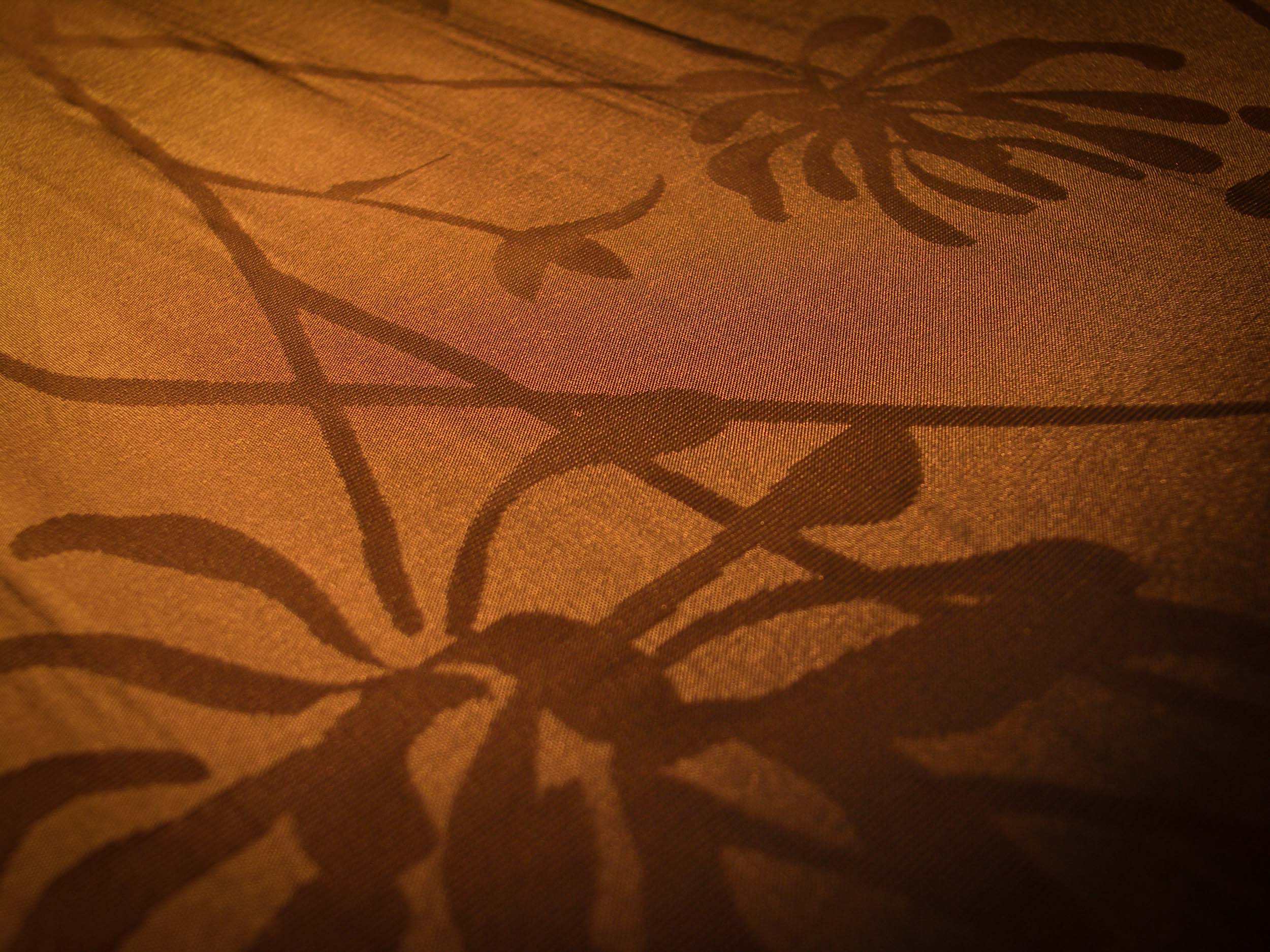

- Tessuto
- Pelle
- Marmo
- Legno
- Vetro
- Ceramica
- Acrilico
- Carta
- Impiallacciature
I vantaggi della macchina laser CX
Il sistema laser CX è costruito su una struttura meccanica compatta ed è facilmente inseribile in ambienti lavorativi di dimensioni contenute.
I punti di forza di CX:
- Equipaggiato con software grafico e operativo con motore grafico Corel Draw
- Per ogni elaborato è possibile assegnare parametri geometrici e di lavorazione e impostare eventuali ripetizioni o composizioni di disegni
- Grande precisione dello spot laser grazie alla testa di scansione HD
- Grande flessibilità, possibilità di lavorare da piccoli oggetti fino ad oggetti 1200×2500mm.
CX Double: operatività senza interruzioni
Il modello CX Double permette di lavorare senza tempi di fermo grazie al banco doppio automatico:
- Permette di ottimizzare i tempi di carico e scarico: mentre uno dei due piani di lavoro viene caricato o scaricato, all'inizio o alla fine di un ciclo, l'altro è libero per continuare la lavorazione. In questo modo si raddoppia l'efficienza operativa e si mantiene una perfetta continuità nella produzione.
- Consente lavorazioni sia in continuo che in step per rispondere alle esigenze dell'azienda con la massima flessibilità nell'organizzazione dei processi e dei tempi di lavoro.
Caratteristiche tecniche
CX è equipaggiata con una sorgente laser self refilling a radio frequenza (con potenza continua fino a 1500W), da un sistema galvanometrico ad altissima definizione (con area utile singola fino a 1200×1200 mm) e da un software grafico e operativo con motore grafico Corel Draw, ideale per la realizzazione di file e per il funzionamento dell’intero sistema.
| Blade RF | 333 | 555 | 777 | 888 | 1222 |
| Potenza nominale (W) | 350 | 550 | 750 | 850 | 1200 |
| Consumi elettrici (kW) | 9 | 10 | 12 | 13 | 22 |
| Area utile singola (mm) | da 700×700 a 1200×1200 – Spot nominale da 0.35 mm a 0.6mm | ||||
| Mov. autom. asse X | Corsa: 1000 mm | ||||
| Piano autom. asse Y | Corsa: 1500 mm mov. a passo – mov. in continuo (“fly marking”) | ||||
| Area utile di marcatura (mm) | 700×2200 con area singola 700×700 1200×2700 con area singola 1200×1200 | ||||
| Alimentazione elettrica (VAC) | macchina: 400 3F+T ±10% – 50 Hz refrigeratore: 400 3F+T ±10% – 50 Hz | ||||
| Blade RF | 333 | 555 | 777 | 888 | 1222 |
| Potenza nominale (W) | 350 | 550 | 750 | 850 | 1200 |
| Consumi elettrici (kW) | 9 | 10 | 12 | 13 | 22 |
| Area utile di marcatura (mm) | da 500×500 a 1000×1000 – Spot nominale da 0.25mm a 0.5 mm da 700×700 a 1200×1200 – Spot nominale da 0.35mm a 0.6mm | ||||
| Mov. autom. asse X | Corsa: 1000 mm | ||||
| Alimentazione elettrica (VAC) | macchina: 400 3F+T ±10% – 50 Hz refrigeratore: 400 3F+T ±10% – 50 Hz | ||||
| Blade RF | 333 | 555 | 777 | 888 | 1222 |
| Potenza nominale (W) | 350 | 550 | 750 | 850 | 1200 |
| Consumi elettrici (kW) | 9 | 10 | 12 | 13 | 22 |
| Area utile singola (mm) | da 600×600 a 1200×1200 – Spot nominale da 0.30 mm a 0.6 mm | ||||
| Mov. autom. asse X | Corsa: 1000 mm | ||||
| Piano autom. asse Y | mov. a passo – mov. in continuo (“fly marking”) | ||||
| Area utile di marcatura (mm) | 1200×1600 | ||||
| Alimentazione elettrica (VAC) | macchina: 400 3F+T ±10% – 50 Hz refrigeratore: 400 3F+T ±10% – 50 Hz | ||||
| Blade RF | 333 | 555 | 777 | 888 | 1222 |
| Potenza nominale (W) | 350 | 550 | 750 | 850 | 1200 |
| Consumi elettrici (kW) | 9 | 10 | 12 | 13 | 22 |
| Area utile singola (mm) | da 700×700 a 1200×1200 – Spot nominale da 0.35 mm a 0.6mm | ||||
| Mov. autom. asse X | Corsa: 1000 mm | ||||
| Piano autom. asse Y | Corsa: 1500 mm mov. a passo – mov. in continuo (“fly marking”) | ||||
| Area utile di marcatura (mm) | 700×2200 con area singola 700×700 1200×2700 con area singola 1200×1200 | ||||
| Alimentazione elettrica (VAC) | macchina: 400 3F+T ±10% – 50 Hz refrigeratore: 400 3F+T ±10% – 50 Hz | ||||
| Blade RF | 333 | 555 | 777 | 888 | 1222 |
| Potenza nominale (W) | 350 | 550 | 750 | 850 | 1200 |
| Consumi elettrici (kW) | 9 | 10 | 12 | 13 | 22 |
| Area utile di marcatura (mm) | da 500×500 a 1000×1000 – Spot nominale da 0.25mm a 0.5 mm da 700×700 a 1200×1200 – Spot nominale da 0.35mm a 0.6mm | ||||
| Mov. autom. asse X | Corsa: 1000 mm | ||||
| Alimentazione elettrica (VAC) | macchina: 400 3F+T ±10% – 50 Hz refrigeratore: 400 3F+T ±10% – 50 Hz | ||||
| Blade RF | 333 | 555 | 777 | 888 | 1222 |
| Potenza nominale (W) | 350 | 550 | 750 | 850 | 1200 |
| Consumi elettrici (kW) | 9 | 10 | 12 | 13 | 22 |
| Area utile singola (mm) | da 600×600 a 1200×1200 – Spot nominale da 0.30 mm a 0.6 mm | ||||
| Mov. autom. asse X | Corsa: 1000 mm | ||||
| Piano autom. asse Y | mov. a passo – mov. in continuo (“fly marking”) | ||||
| Area utile di marcatura (mm) | 1200×1600 | ||||
| Alimentazione elettrica (VAC) | macchina: 400 3F+T ±10% – 50 Hz refrigeratore: 400 3F+T ±10% – 50 Hz | ||||
Accessori e hardware per CX
Conveyor
Sistema per la lavorazione in continuo adatto per diversi tipi di lavorazione.
Sistema Rotoli
Sistema per la lavorazione da rotolo a rotolo per CX.
Sistema di visione
Il sistema di visione permette di riconoscere le sagome degli oggetti inseriti nel piano di lavoro, abbinato al software Smart Trim.
Piano mobile automatico
Tavolo automatico ad alta precisione di movimento con encoder assoluto, permette la lavorazione in continuo oppure in step.
Banco doppio automatico
(Modello CX Double) Doppio banco che permette la lavorazione a pendolo, permettendo di caricare e scaricare un banco di lavorazione mentre l’altro è occupato nella lavorazione, per una perfetta continuità operativa.
Software per CX
Un software grafico e operativo con motore grafico Corel Draw specifico per la realizzazione di file e per il funzionamento dell’intero sistema. Per ogni elaborato grafico è possibile assegnare parametri geometrici, parametri di lavorazione ed impostare eventuali ripetizioni o composizioni di disegni, qualora il sistema sia dotato di piano automatico.
Un software di gestione macchina in grado di aprire vari formati PLT, BMP, ecc. Engraving permette di impostare parametri di velocità e di potenza e di creare liste di lavorazioni.
Software per il riconoscimento dei bordi di superfici piane. Grazie a questo applicativo la lavorazione laser sarà ottimizzata in base alla superficie richiesta. Smart Trim è abbinato al sistema di visione.
